تجربه في انشاء مسرح منزلي بالصور

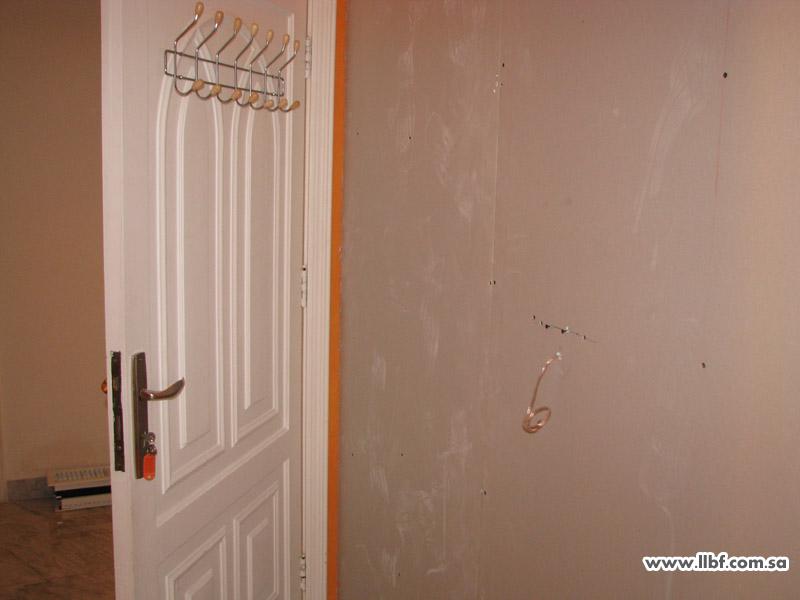

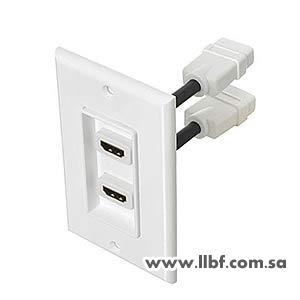

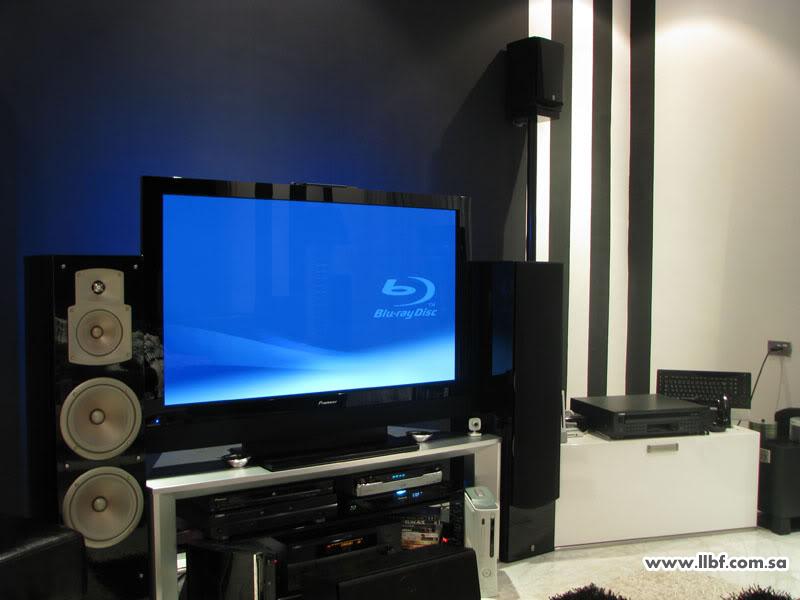

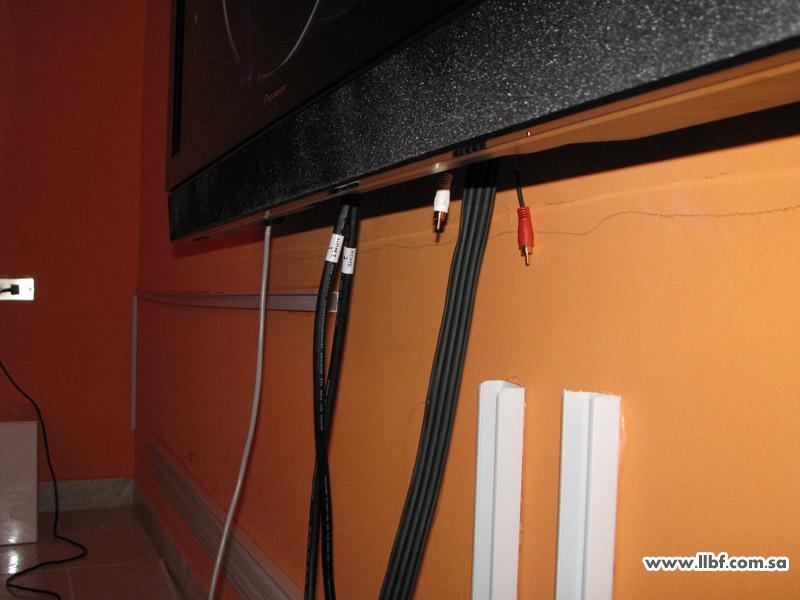

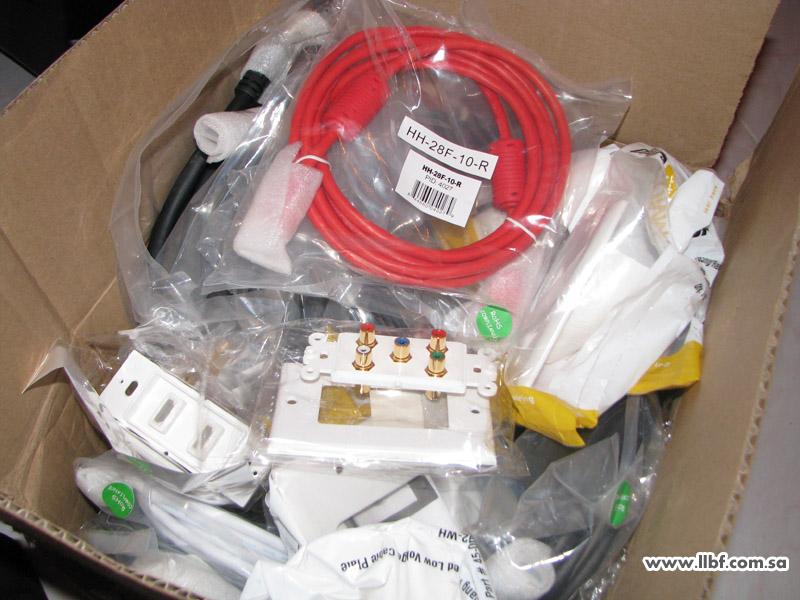

بسم الله الرحمن الرحيم.. إذكر الله.. و صلي على رسوله.. اللهم صلي و سلم عليه... من فترة نويت بإذن الله إني أبدأ مشروع بناء مسرح منزلي جديد.. و السبب يعود إن مسرحي هذا http://www.llbf.com.sa/uploads/download.php?img=4473 في مكان مفتوح و إن الصوت أثناء المشاهدة يتهرب إلى جميع أرجاء البيت.. بالنسبة لي عادي.. لكن إن شاء الله "ولي العهد" في الطريق.. فبأضطر إني أخفف الصوت و أنعزل بعيدا عنه للأشهر الأولى.. المسرح القديم بيظل على ماليه و لا بيتغير عليه أي شي... لكن إن شاء الله المسرح الجديد بيكون مقفل بالكامل.. و بما إني عندي شاشة إضافية فبأعلقها على الجدار.. ولكني ما أحب أشوف الأسلاك سأضطر إني أركب Gypsum Board على الجدار الحالي و أعلق عليه الشاشة.. و من خلفه بيكون كل الأسلاك و خصوصا سلك الكهرباء الضخم للشاشة.. و من على ال Gypsum Board بركب مخارج لل HDMI و ال Component و أسلاك المسرح بإستخدام Wall Plates.. http://www.llbf.com.sa/uploads/download.php?img=4474 بحيث إن كيبل ال HDMI يكون موصول بالشاشة يجي لهذا الطرف و كيبل HDMI أخر خارج من ال Plate إلى ال AVR أو ال PS3.. بحتاج إني أوصل كيبلين HDMI للشاشة و كيبل Component مع ال Audio للشاشة فقط بحيث تكون الكيابل موصلة بالشاشة بدون رجعة لأنهم بيكونوا خلف ال Gypsum Board وبكذا بيستحيل على تركيب كيبلات إضافية أو فك أي من الكيبلات بدون ما أكسر الجدار.. لكن ال AVR فيه 4 مداخل HDMI و مخرج واحد.. كيبل الكهربا للشاشة الأصلي بركبله توصيله لأزيد من طوله و بركبله Fuse Switch عشان لاقدر الله حصل شي ال Fuse يروح فيها.. و بحاول إني أبعده تماما عن كيبلات ال Video و ال Audio عشان لا يسبب تشويش.. أما كيبلات السماعات فتكون بنفس الطريقة بعيدة عن كيبل الكهرباء عشان كذا بأمدد كيبل السماعة اليسار للأعلى و بعدين للجهة اليمين و إلى الأسفل.. هذا Sketch على السريع لمخطط وضع الكيبلات خلف ال Gypsum Board و توصيلها بالشاشة.. http://www.llbf.com.sa/uploads/download.php?img=4478 الشاشة طبعا بتكون ال Kuro 508XG و ال AV Receiver هو Denon 3808 CI http://www.llbf.com.sa/uploads/download.php?img=4479 و السماعات شريت 5.1 من KEF موديل 3005SE http://www.llbf.com.sa/uploads/download.php?img=4480 و طبعا حبيب الكل http://www.llbf.com.sa/uploads/download.php?img=4481 بس لا يزعلوا محبين ال PS3 http://www.llbf.com.sa/uploads/download.php?img=4482 كيبلات ال HDMI و ال Wall Plates و كيبل ال Component و ال Coaxial لل Subwoofer و ال Banana Plugs و كيبلات ال Fiber Optic لل SPDIF كلها من Monoprice.. لسعر أرخص و جودة أعلى.. و بالذات لأن كيبلات ال HDMI مخصصة للإستخدام خلف الجدران فالتالي تتحمل اللف و الثني لكل الزوايا و محمية بحيث إنها إذا تعرضت لمجال مغناطيسي ما تأثر على جودة الصورة أو الصوت.. http://www.llbf.com.sa/uploads/download.php?img=4483 وحدة التحكم لكل الأجهزة بتكون ال Harmony 1000 http://www.llbf.com.sa/uploads/download.php?img=4486 الغرفة أساسا.. كنت ناوي أخليها Gym مصغر.. و لذلك لاحظ لون ال Orange.. و بعدين كنسلت (كنيكل) للفكرة و قررت إني أغيرها إلى مسرح منزلي مصغر و غرفة نوم للضيوف.. لاحظ كيف كانت.. الحامل الجداري للشاشة http://www.llbf.com.sa/uploads/download.php?img=4485 يتبع |

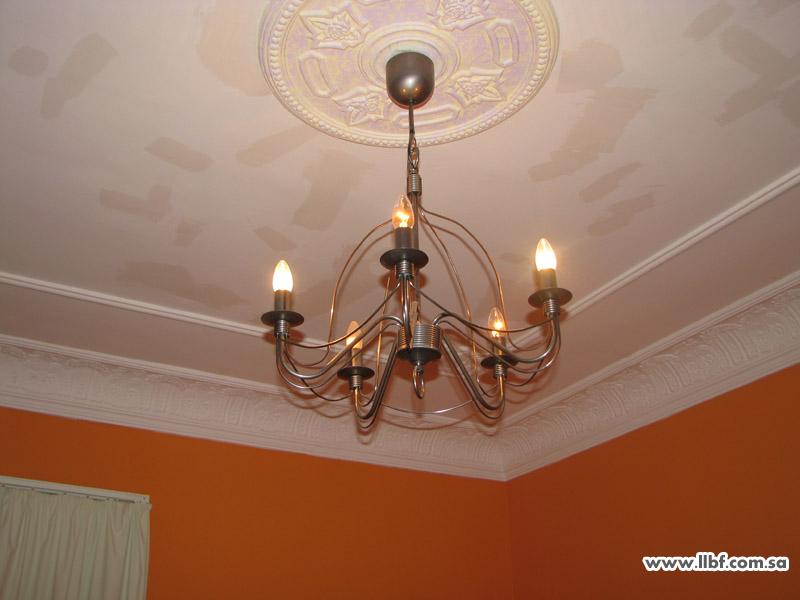

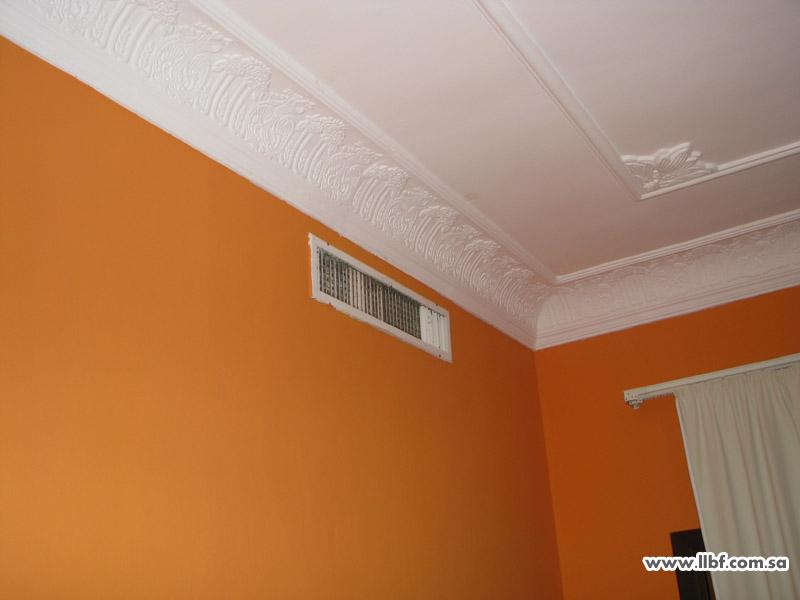

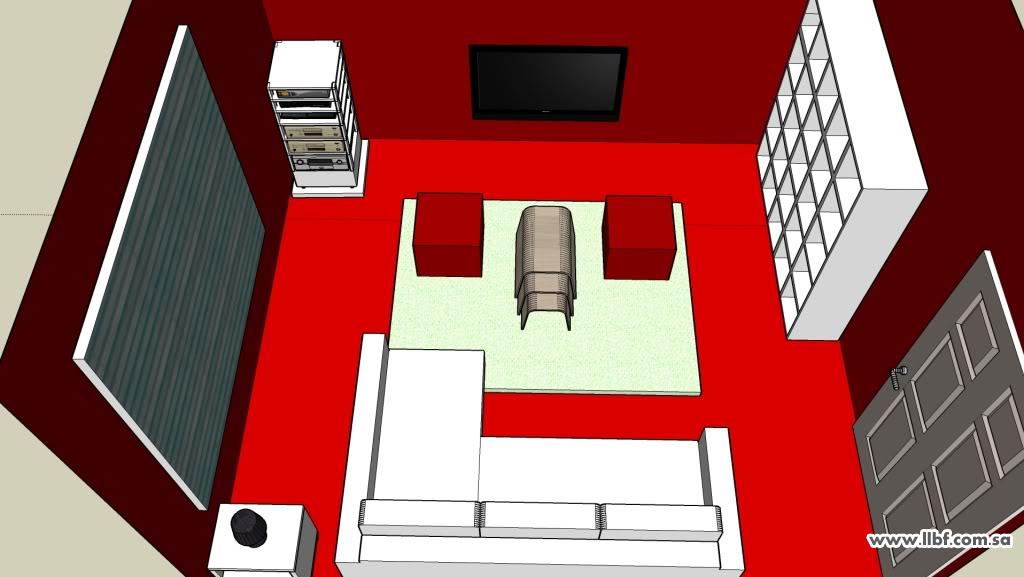

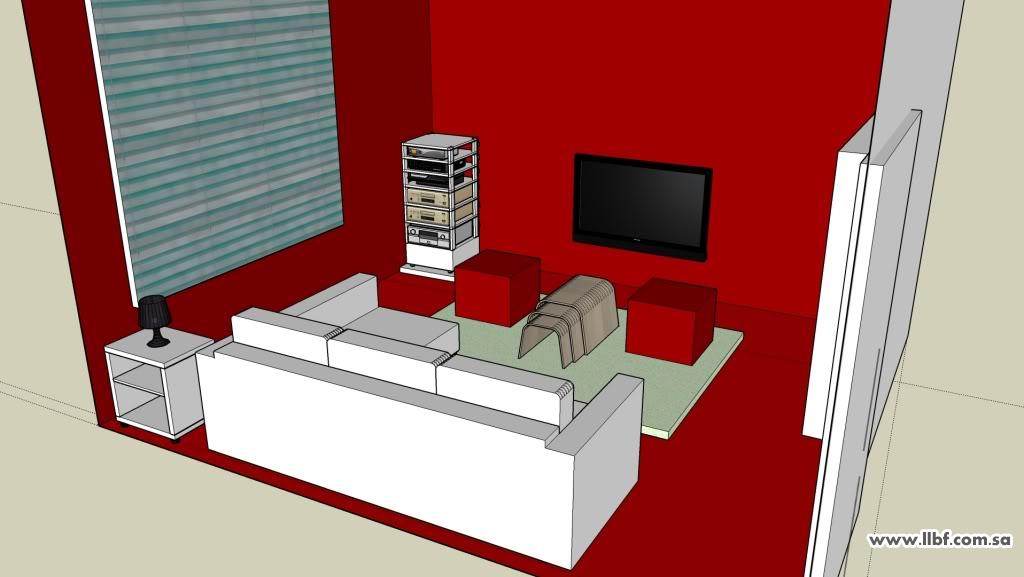

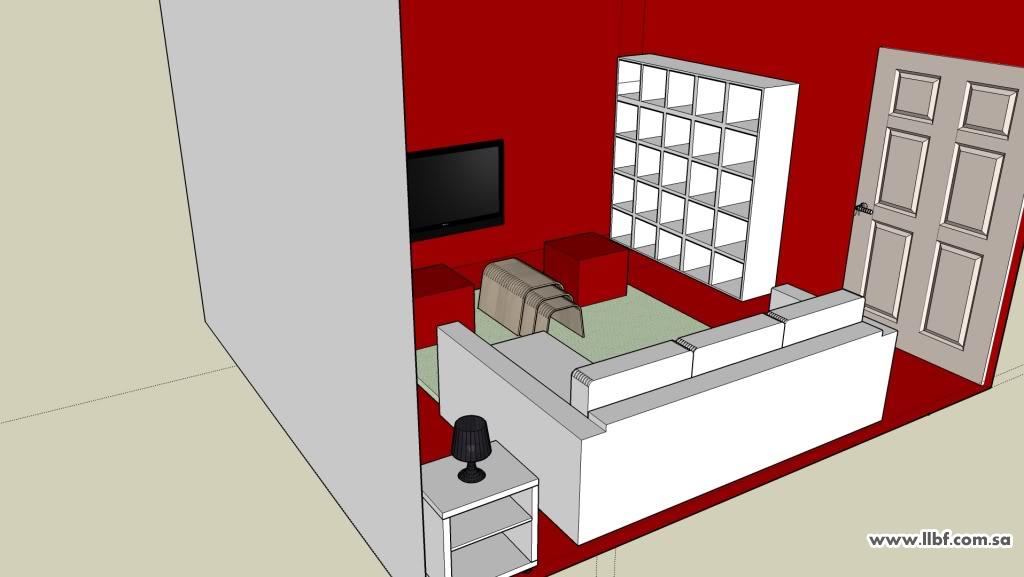

http://www.llbf.com.sa/uploads/download.php?img=4490 و السقف بيتغير أكيد ليلائم ال Modern Design.. و بألغي النجفة.. http://www.llbf.com.sa/uploads/download.php?img=4491 و فتحات التكييف المركزي.. http://www.llbf.com.sa/uploads/download.php?img=4492 و هذا رسم لشكل الغرفة.. لاحظ إن الكنبة تتحول سرير بحركتين.. http://www.llbf.com.sa/uploads/download.php?img=4493 و من الزواية اليسار http://www.llbf.com.sa/uploads/download.php?img=4495 http://www.llbf.com.sa/uploads/download.php?img=4498 يتبع |

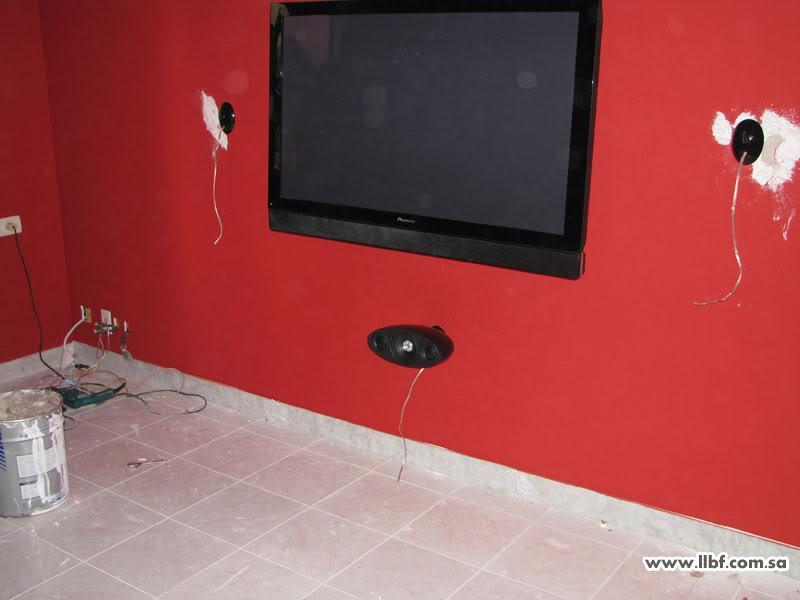

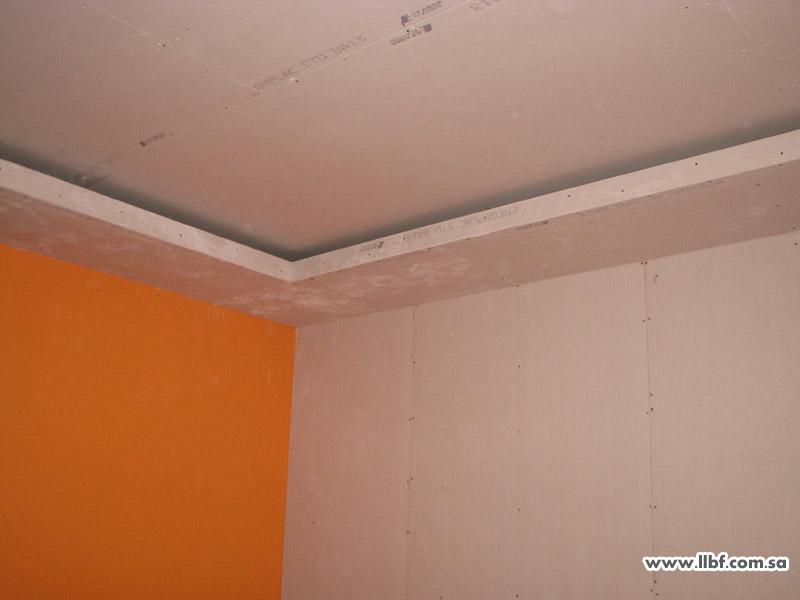

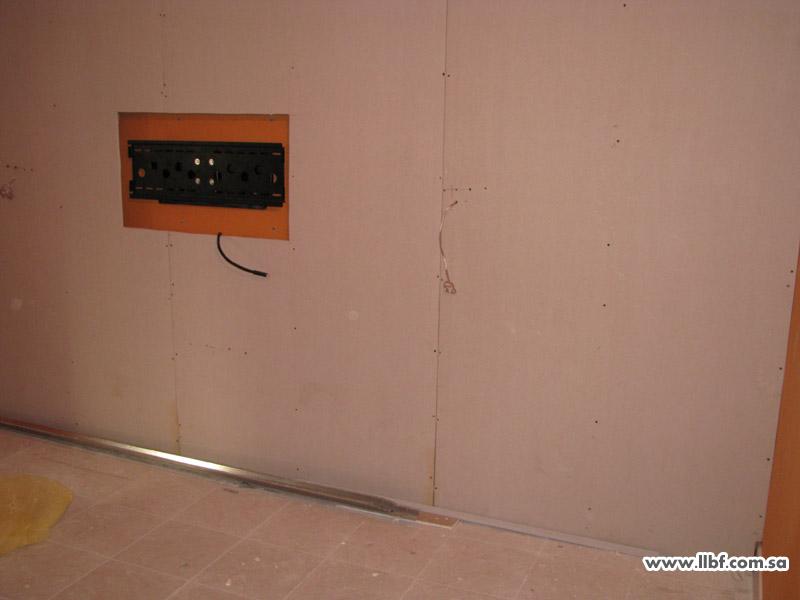

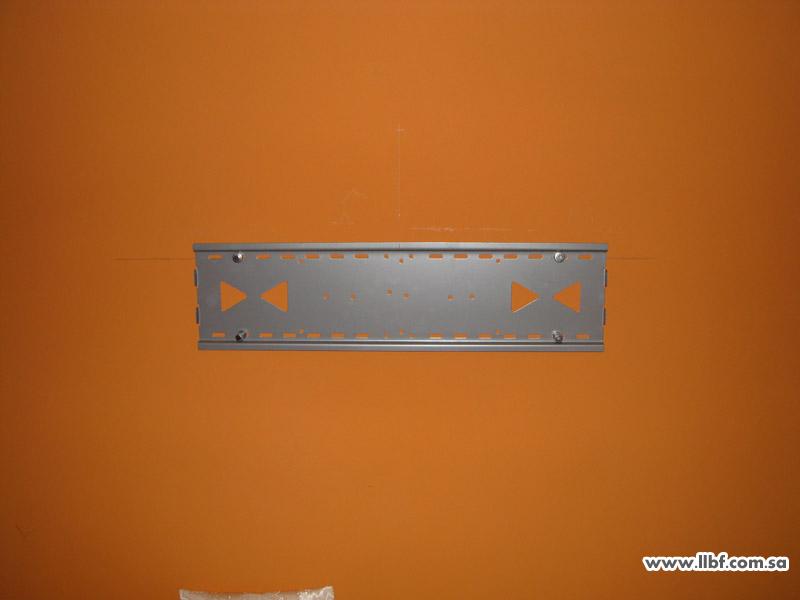

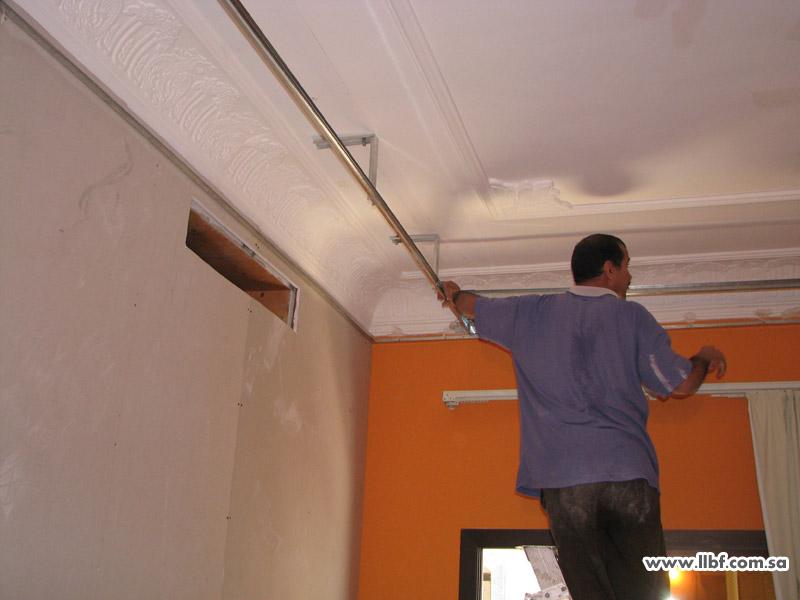

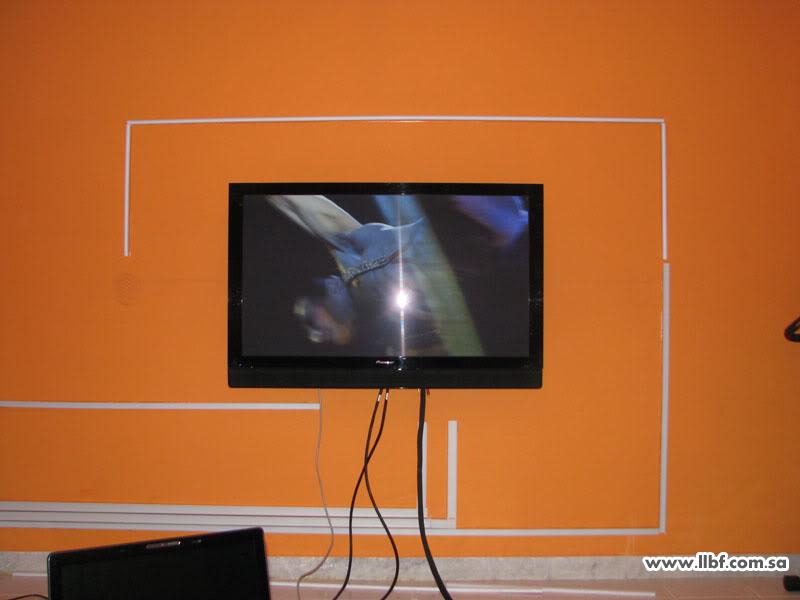

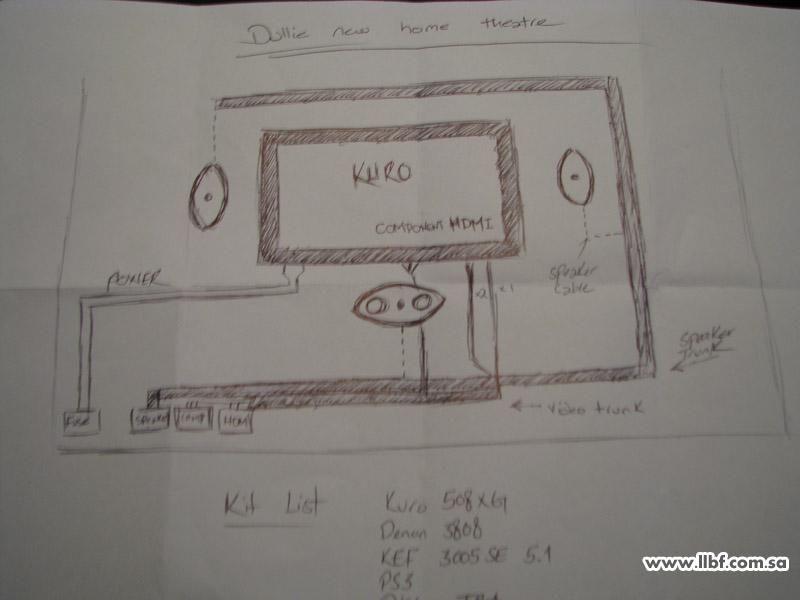

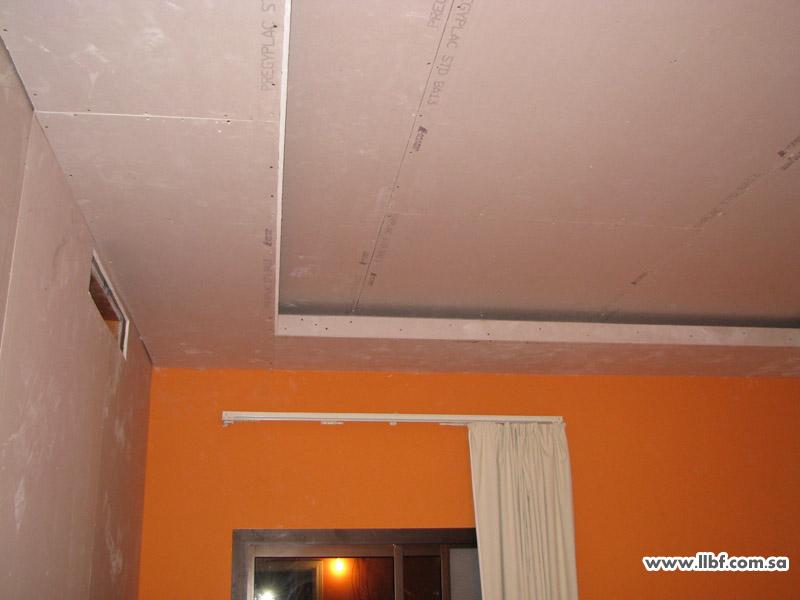

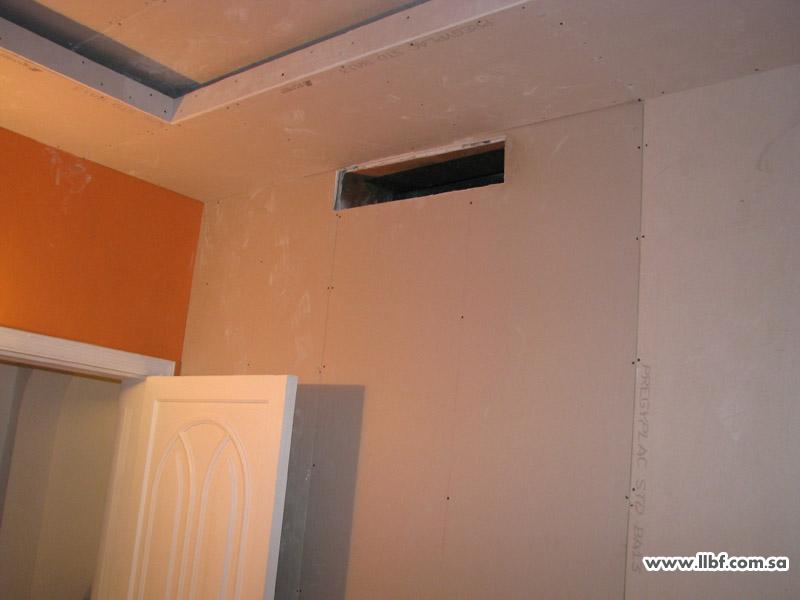

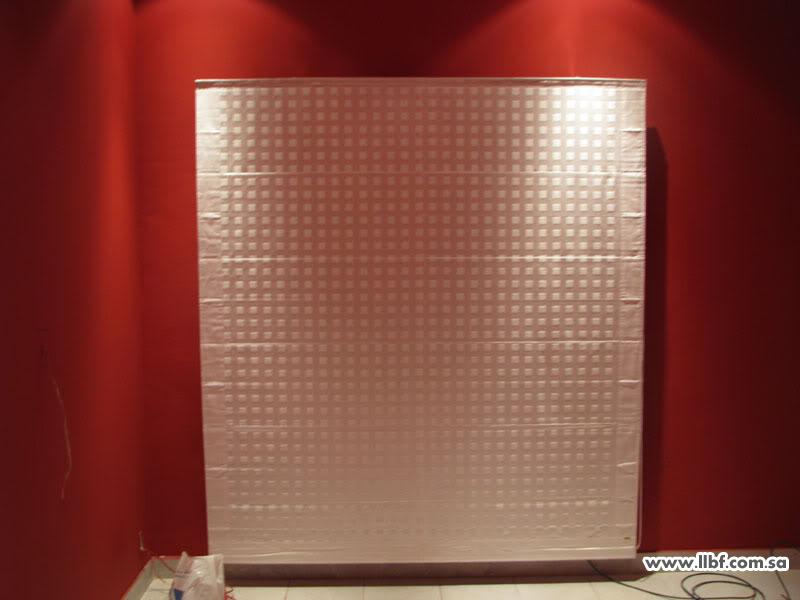

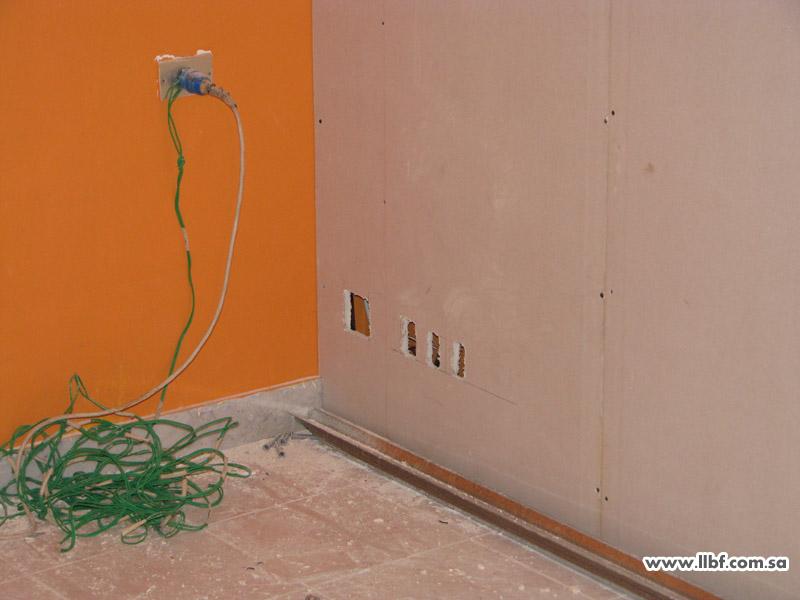

إختياري للون الأحمر العودي.. هو لأنه اللون الرسمي للسينما.. سواء كانت كراسي، سجاد، أو حتى ستائر إغلاق شاشة العرض.. فقررت إن ال Theme للغرفة يكون أحمر (كلون أساسي) أبيض كلون ثانوي (للعفش من طاولات كنب سجاد) و الأسود هو لون الأجهزة اللإلكترونية... بدأ العمل...... سويت ال Trunks للكيبلات ال HDMI و ال Component و كيبلات السماعات و كيبل الكهرباء.. على حسب ال Sketch.. http://www.llbf.com.sa/uploads/download.php?img=4501 http://www.llbf.com.sa/uploads/download.php?img=4502 تم تلزيق ال Trunks بإستخدام السيلكون.. لكني ماركبت الكيبلات في ال Trunks إلا بعد ما تأكدت من جفافه تماما.. 48 ساعة.. http://www.llbf.com.sa/uploads/download.php?img=4503 الحمدالله و بفضل الله و منته... تم إنجاز الجدران و السقف من ناحية تركيب ال Gypsum Board.. سبب التأخير في سير العمل هو ندرة العمالة المحترفة و الأسعار المرتفعة . منهم من طلب 85 ريال للمتر المربع و منهم من رفض فكرة تركيب الجبس على السقف لأنها صعبة جدا.. لكن بفضل الله توفقت في مصريين طلبوا 60 ريال للمتر فسارت التكلفة الإجمالية للجدارين و السقف 2500 ريال.. هذا الجدار اللي بتكون عليه الشاشة.. لاحظ إن هذا ثالث حامل جداري أشتريه.. لأن بعد ألواح الجبس عن الحائط الأساسي سار بعد التركيب 11 سم.. و من المستحيل إن أي حامل جداري من القديم اللي عندي يركب.. http://www.llbf.com.sa/uploads/download.php?img=4504 بعد ماركبت الحامل شلت الشاشة عشان أجرب تركيبها عليه.. و ركبت كيبل HDMI في الشاشة عشان أشوف هل يظهر الكيبل أم لأ.. و لم يظهر الحمد لله.. لكن و أنا أشيل الشاشة من الحامل نسيت أفك كيبل ال HDMI من الشاشة.. و مشيت بالشاشة معاه و أقول إش فيها معلقة..! و أنتفها بقوة إلا لفت إنتباهي عم زوجتي إن الكيبل مازال في الشاشة ! فكيته و رجعت لقيته محيوس و نص مكسور..! http://www.llbf.com.sa/uploads/download.php?img=4506 ماعرفت أنام طول الليل من القهر اللي فيني. لكن الصباح رجعت الشاشة و شبكت الكيبل و الحمد الله إشتغل مية مية .. هذي فتحات ال Wall plates لكهرباء الشاشة و كيبلات السماعات و ال HDMI و ال Component.. http://www.llbf.com.sa/uploads/download.php?img=4507 الجدار الخلفي.. إن شاء الله بركب عليه سماعات ال Surround.. http://www.llbf.com.sa/uploads/download.php?img=4508 هنا تركيب الصاج للسقف... http://www.llbf.com.sa/uploads/download.php?img=4509 http://www.llbf.com.sa/uploads/download.php?img=4510 |

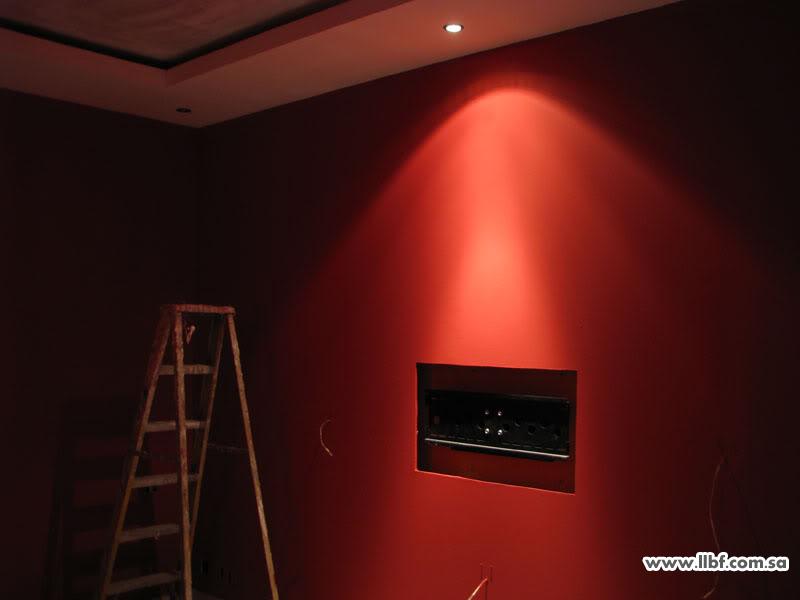

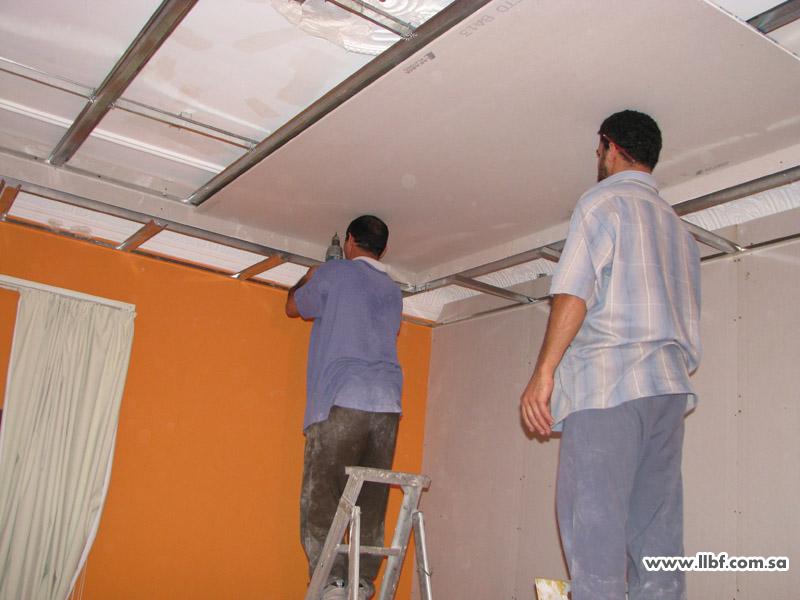

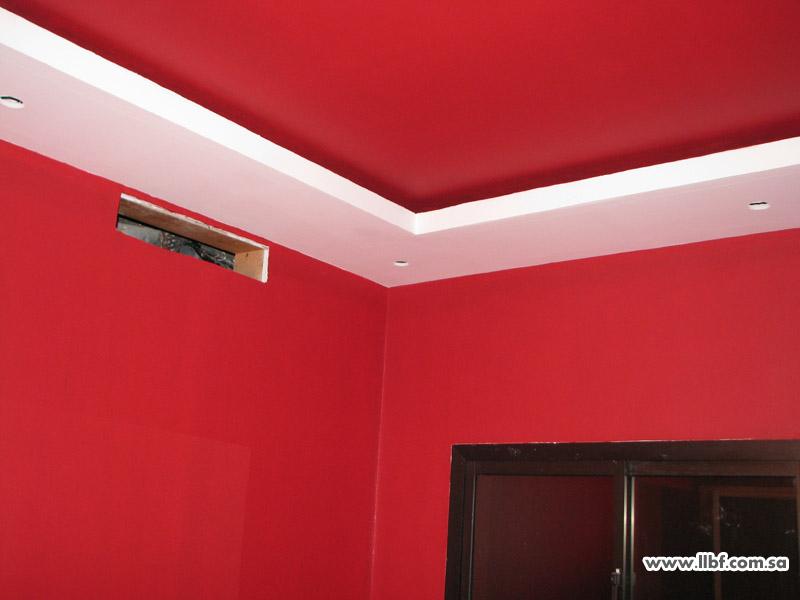

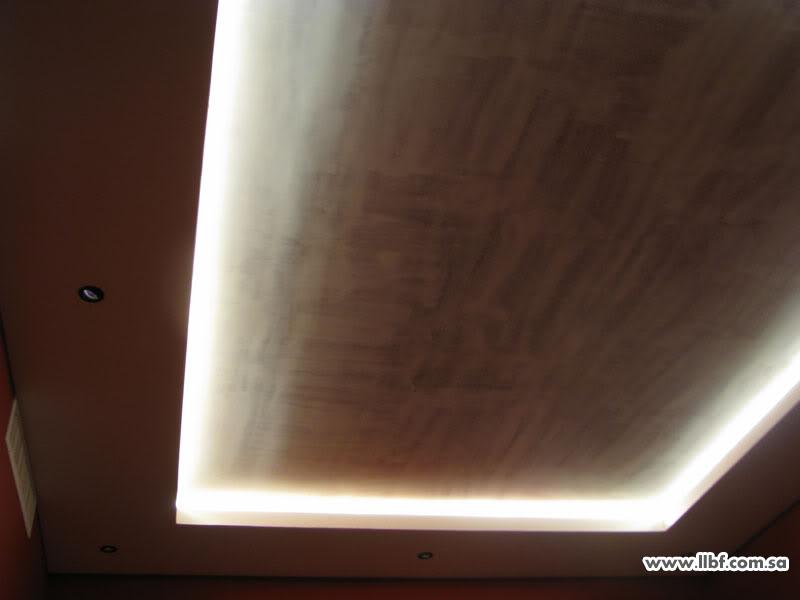

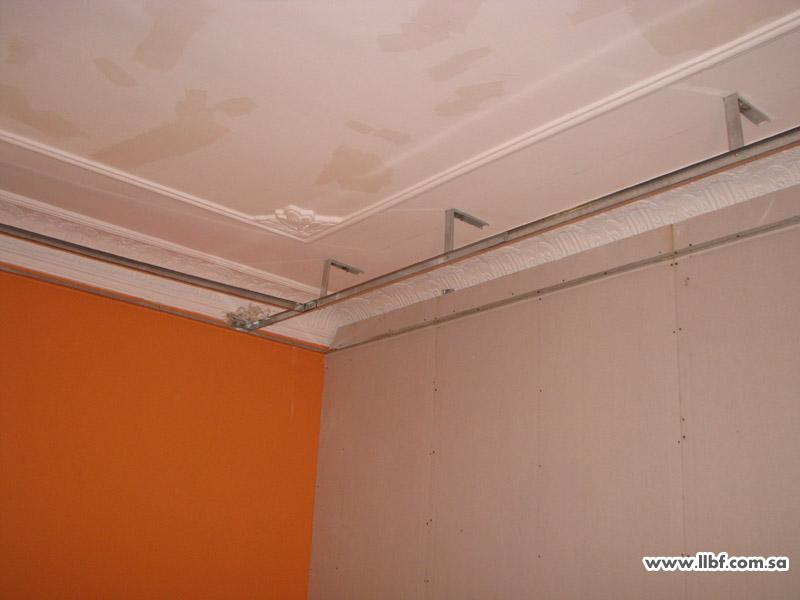

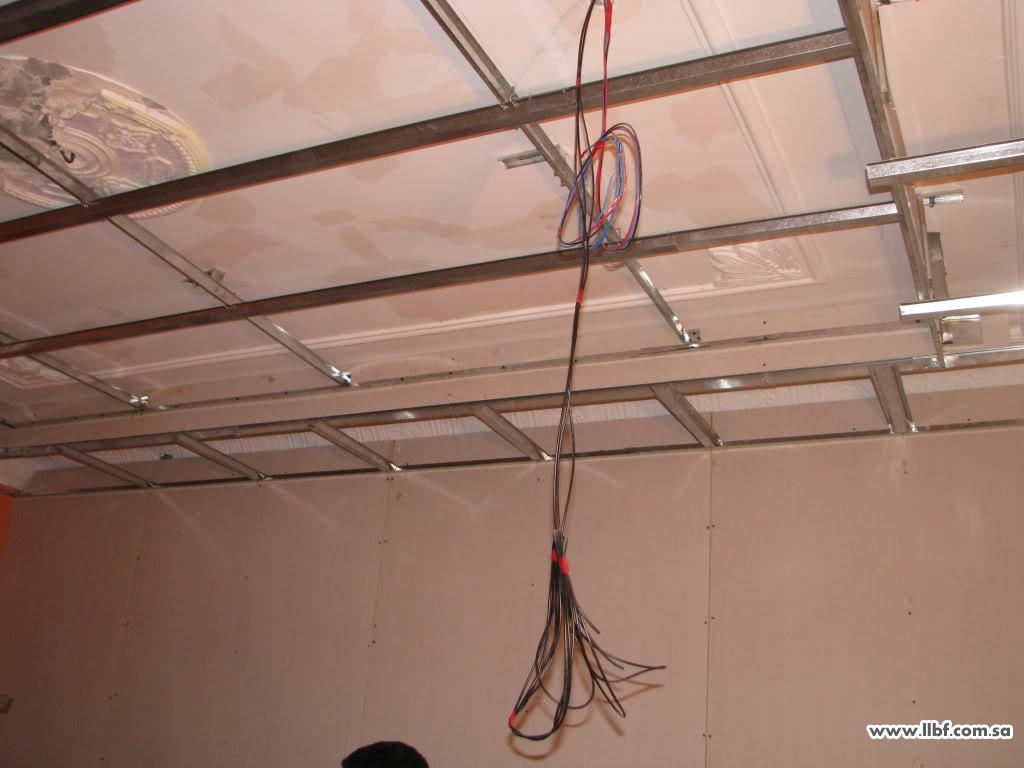

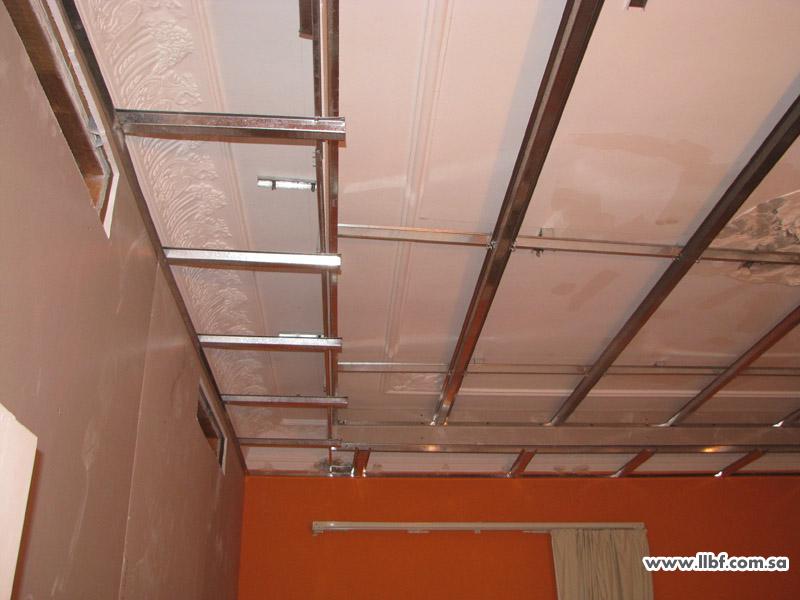

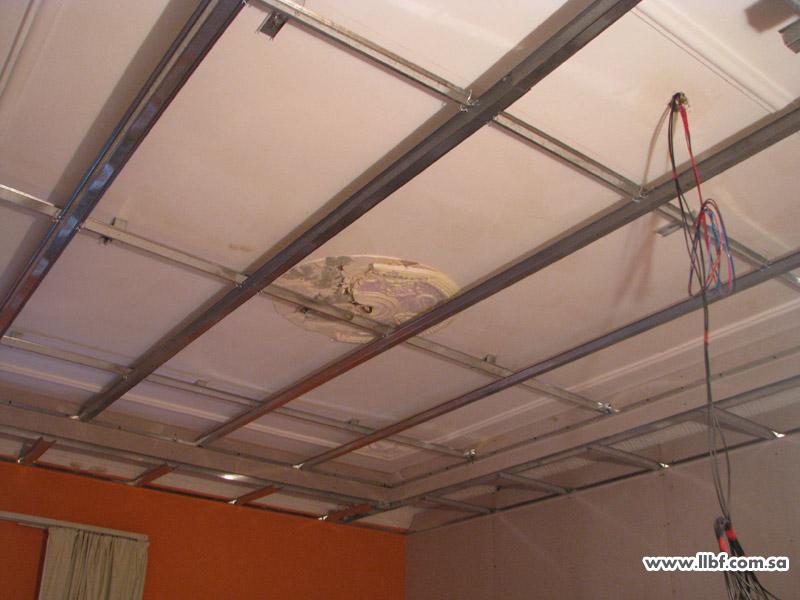

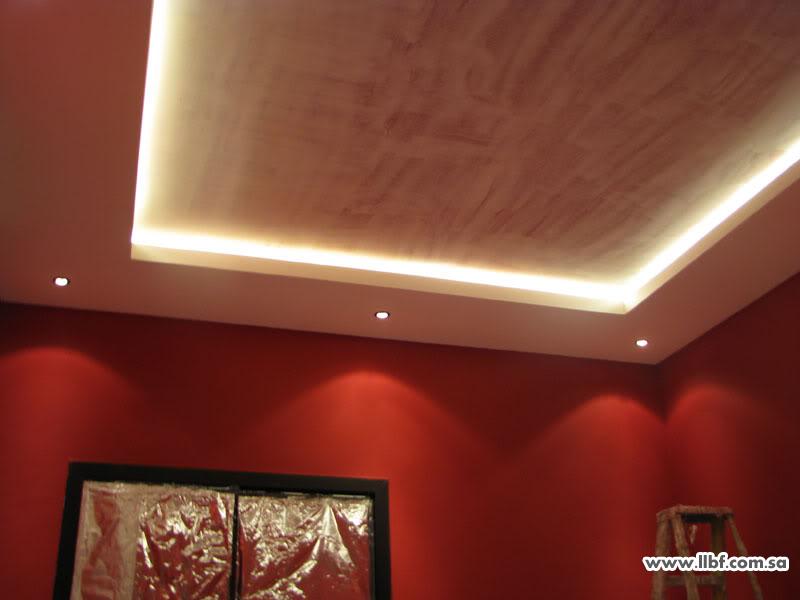

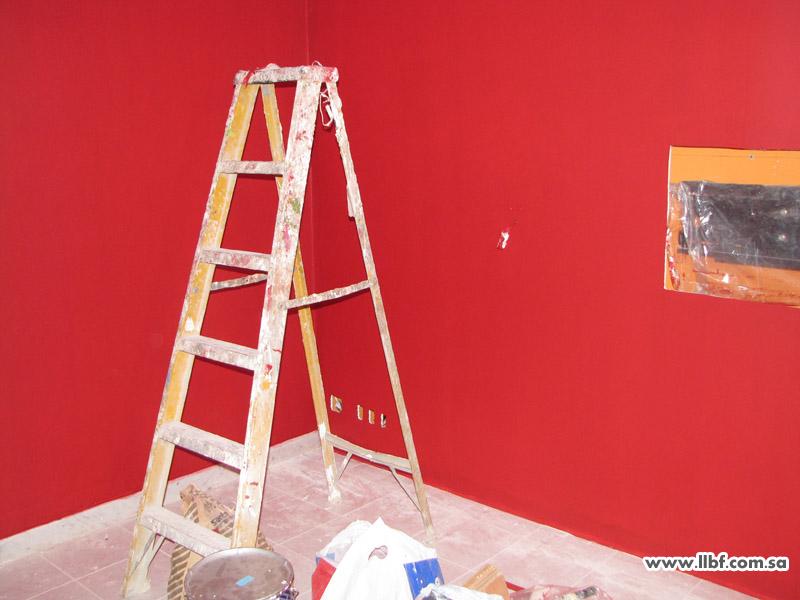

السقف سار سجن صغير.. http://www.llbf.com.sa/uploads/download.php?img=4511 http://www.llbf.com.sa/uploads/download.php?img=4512 تمديدات الكهرباء لل Spot light.. بحولها من 110 V إلى 220.. عشان تكون أسلم و أضمن و عشان ال Dimmer يتحمل ضعف ال Watt إذا كان على 220.. http://www.llbf.com.sa/uploads/download.php?img=4513 إستخدام الرأس في تثبيت اللوح مؤقتا.. http://www.llbf.com.sa/uploads/download.php?img=4514 النتيجة النهائية.. http://www.llbf.com.sa/uploads/download.php?img=4515 http://www.llbf.com.sa/uploads/download.php?img=4516 http://www.llbf.com.sa/uploads/download.php?img=4517 أخر التطورات... خلصنا الوجه الثاني من الدهان للسقف و الجدران.. بس لسه يبغاله و جه ثالث أو رابع.. عشان يستر اللون القديم و ال Gypsum Board... و طبعا خلصنا من قتحات ال Spotlight و تمديد الكهرباء في السقف.. http://www.llbf.com.sa/uploads/download.php?img=4518 http://www.llbf.com.sa/uploads/download.php?img=4519 مع القليل من المشاكل البسيطة اللي ظهرت.. تم الإنتهاء من تركيب ال Spotlights و خليتهم على خطين.. Spot فوق الشاشة و و فوق الشخص الجالس مباشرة أمام الشاشة.. و الباقي 6 Spot على اليمين و اليسار من الشاشة.. http://www.llbf.com.sa/uploads/download.php?img=4520 و ركبت إنارة داخلية صفراء في الجبس.. بمفتاح و مش Dimmer.. بحيث تنير السقف تماما و تخلي الغرفة ضاربة باللون الأحمر.. ال Effect روعة أو تحفة بالأحرى.. لكن المشكلة اللي ظهرت إن السقف ماكان مستوي بالشكل المطلوب و مع الإضاءة ظهرت كل عيوب المعجون .. لاحظ في الصورة عملية المعجنة من جديد.. و الغرض من القصدير على الشباك هو تعتيم الغرفة تماما.. بحيث إني أقدر ألاحظ عيوب الدهان مع تشغيل الأنوار.. http://www.llbf.com.sa/uploads/download.php?img=4521 و هنا تبين كل ال Spots و هي تعمل.. الإضاءة ضعيفة شوي لأن اللون الأحمر غامق جدا.. لكنها تعبر مناسبة من حيث إنها غرفة مسرح و غرفة نوم للضيوف.. غير إني إن شاء الله باجيب إنارة أرضية بقوة 150 وات.. http://www.llbf.com.sa/uploads/download.php?img=4522 و هنا Test بسيط لتعليق السماعة و الشاشة.. مع العلم إنب بافك سماعات ال Kuro من الشاشة.. لأن الشاشة شكلها أحلى بدون سماعات... و لا حظ تركيب السيكلو (الكعب) أسفل ال Gypsum Board و بكذ يكون ال Gypsum Board متناسق مع الجدار اليمين و اليسار.. و كأنه من أصل الغرفة... http://www.llbf.com.sa/uploads/download.php?img=4523 أخر التطورات تركبت الستارة http://www.llbf.com.sa/uploads/download.php?img=4524 و فكيت ال Denon و عملتله Firmware Update... http://www.llbf.com.sa/uploads/download.php?img=4525 تجربة ال Denon على أرض الواقع http://www.llbf.com.sa/uploads/download.php?img=4526 و تركيب الشاشة ووزنها بميزان و تركيب السماعات و توصيل ال Banana Plugs بشكل نهائي.. http://www.llbf.com.sa/uploads/download.php?img=4527 بيئة التجارب http://www.llbf.com.sa/uploads/download.php?img=4529 http://www.llbf.com.sa/uploads/download.php?img=4530 http://www.llbf.com.sa/uploads/download.php?img=4531 |

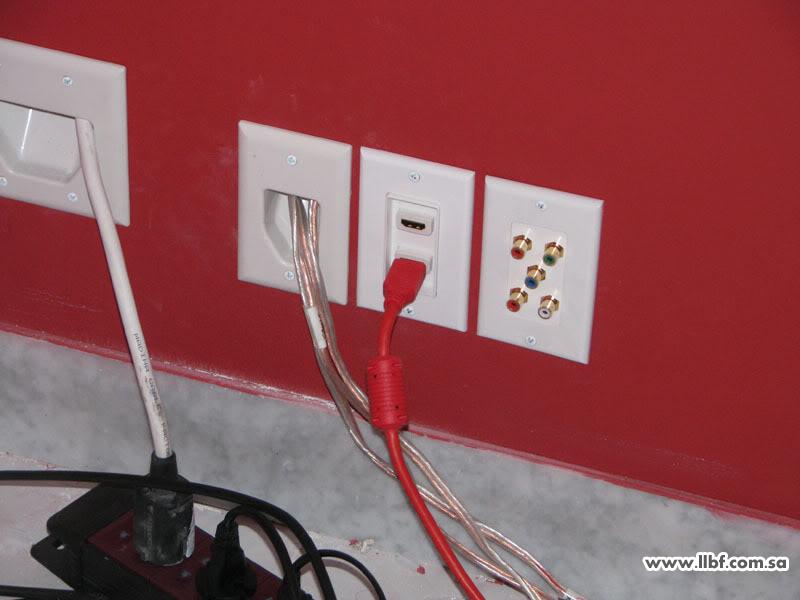

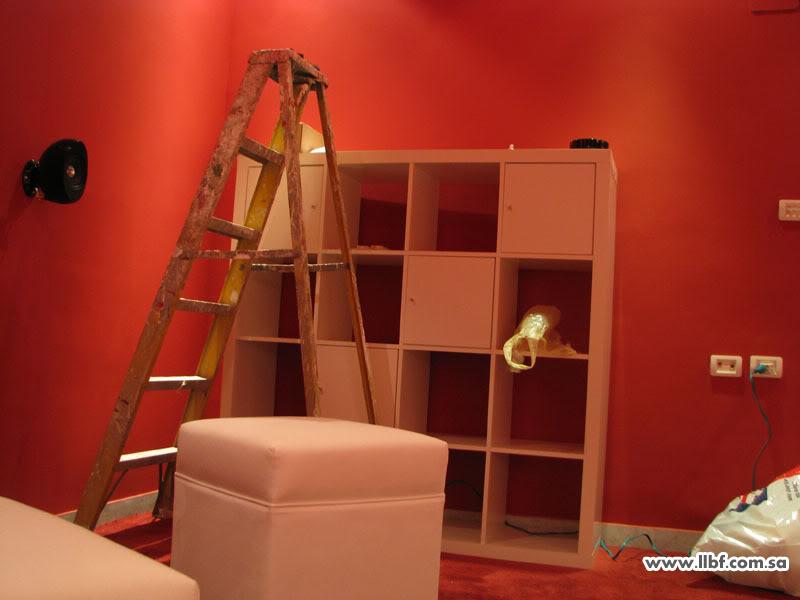

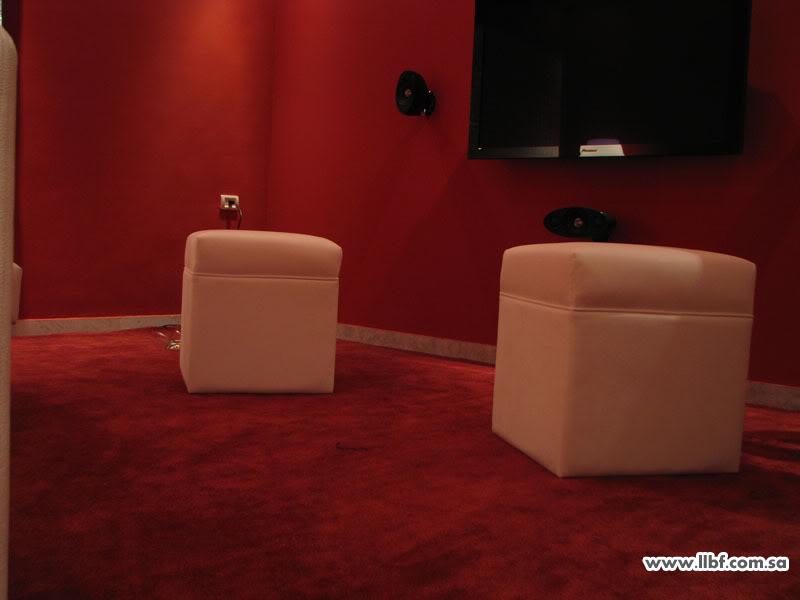

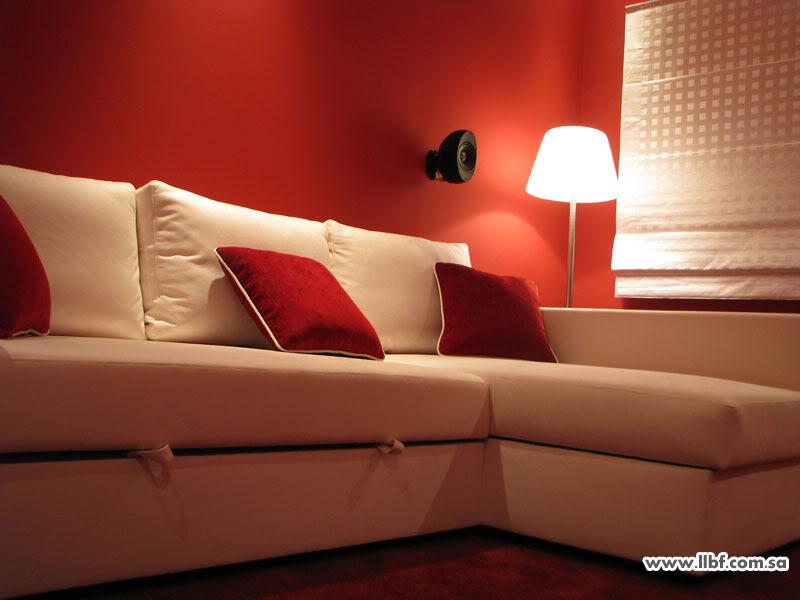

أخر التطورات... بحمد الله و من فضله و من منته.. HDMI و Component في الجدار http://www.llbf.com.sa/uploads/download.php?img=4532 وصل الكنب و البفات و تم تركيب الموكيت.. لون الكنب أبيض و القماش "جلد على قطن" سهل التنظيف.. اللمبة اللي بجانب الستارة تعمل بللمس.. لمسة واحدة على أي مكان في عمودها يطفيها أو يشغلها.. و لمسها بإستمرار يخفف الإضاءة أو يزيدها.. لا تحسبوني كسول و سمين..أنا سمباتيك http://www.llbf.com.sa/uploads/download.php?img=4533 http://www.llbf.com.sa/uploads/download.php?img=4534 و هذي البفات.. ممكن تكون لمد الرجلين أو للجلوس.. http://www.llbf.com.sa/uploads/download.php?img=4535 و الدولاب تم تركيبه بيكون مخصص للأفلام و الألعاب و غيره.. http://www.llbf.com.sa/uploads/download.php?img=4536 و ختامها مسك بوصول ال Denon DVD 2500BT مشغل Blu Ray.. http://www.llbf.com.sa/uploads/download.php?img=4537 حاليا الغرفة شبه مكتملة و الكمال لوجه الله.. لكن يتبقى الرفوف للأجهزة الإلكترونية و طاولات صغيرة... لا تنسوا تذكروا الرحمن الرحيم.. و لا تنسوني من دعواتكم.. تحياتي الموضوع منقوووووووووووول |
