حصري : السباكة بمواسير multigol أو متعدد الطبقات

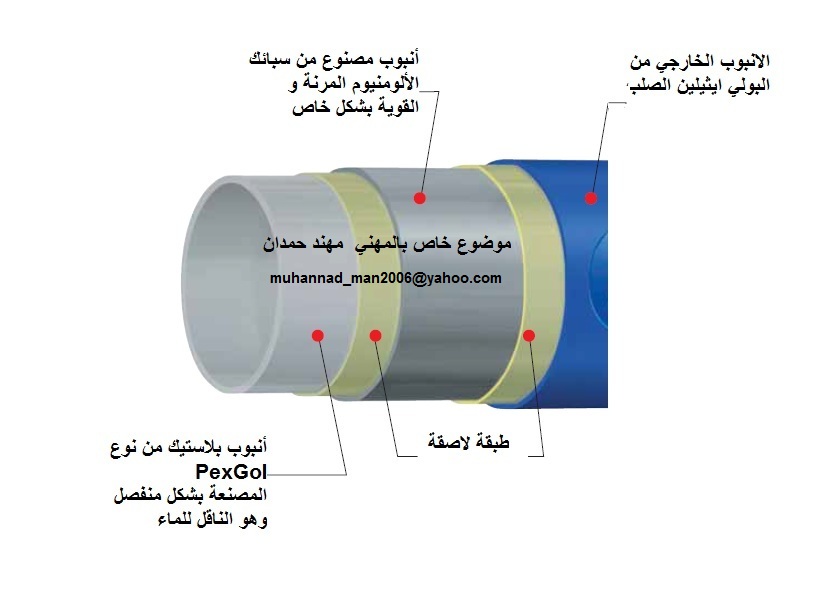

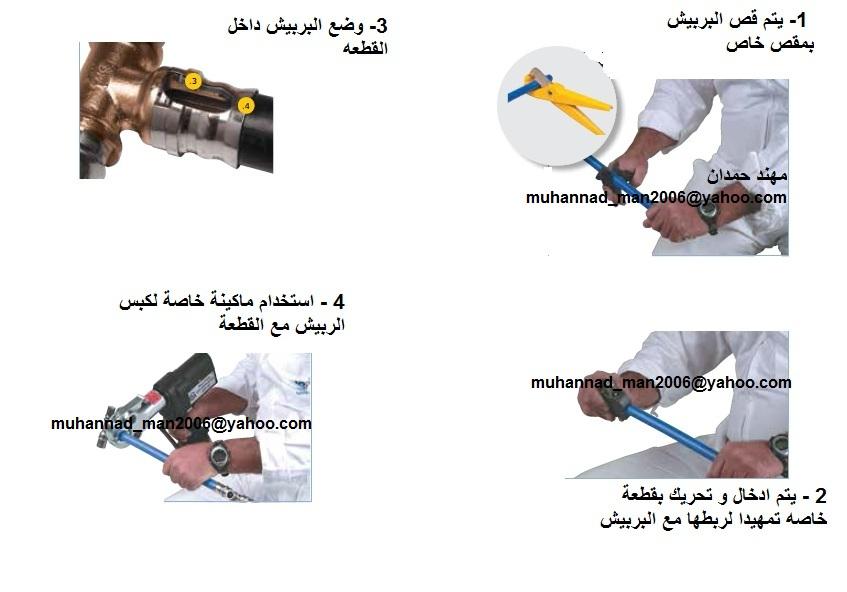

السلام عليكم و رحمة الله و بركاته استكمالا لموضوع السباكة فقد تحدثت عن السباكة بأنابيب Pexgol واليوم نكمل الموضوع عن السباكة بطريقة مواسير متعدده الطبقات ما هي مواسير متعدده الطبقات ؟ هي برابيش متعددة الطبقات مرنة قابلة للثني تحتوي على أكثر من طبقة كما في الصورة [IMG]http://www12.0zz0.com/2015/03/28/16/791019642.jpg[/IMG] هناك طريقة للقطع المستخدمة في هذا النوع : الأول طريقة يستخدم فيها ألة كبس خاصة عند ربط البربيش بالقطع مثل الكوع او مثلث او غيرها هذه صور القطع بالة الكبس [IMG]http://www7.0zz0.com/2015/03/28/16/286261260.jpg[/IMG] طريقة الربط و التوصيل [IMG]http://www12.0zz0.com/2015/03/28/16/611845347.jpg[/IMG] و للموضوع تكملة ان شاء الله |

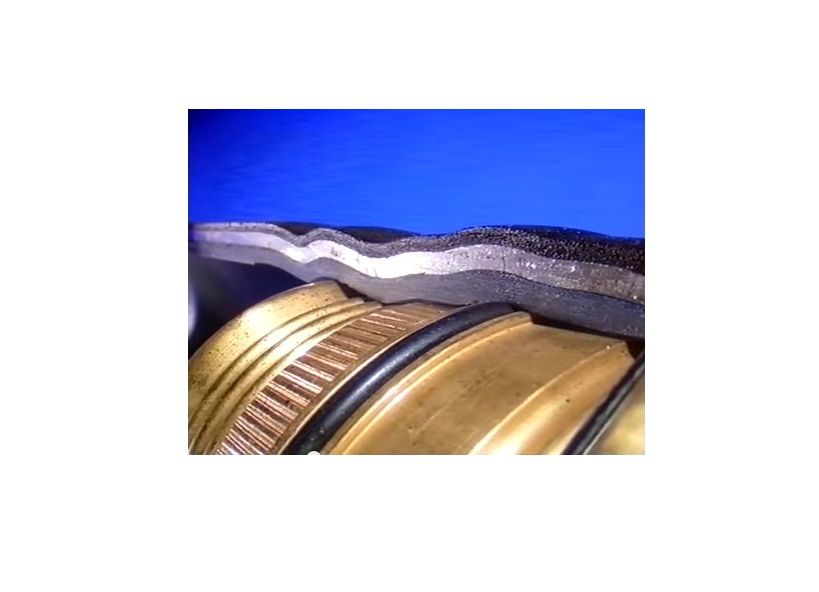

صورة أخرى للقطع المستعملة [IMG]http://www7.0zz0.com/2015/03/28/18/274579943.jpg[/IMG] صور توضح كيفية الكبس و الربط قبل استخدام الألة و بعدها قبل الكبس [IMG]http://www3.0zz0.com/2015/03/28/18/975124303.jpg[/IMG] [IMG]http://www3.0zz0.com/2015/03/28/18/975124303.jpg[/IMG] بعد الكبس [IMG]http://www10.0zz0.com/2015/03/28/18/895526805.jpg[/IMG] [IMG]http://www10.0zz0.com/2015/03/28/18/895526805.jpg[/IMG] النوع الثاني من القطع لا يستخدم فيه الة الكبس و انما بمفتاح خاص صور القطع المستخدمة [IMG]http://www7.0zz0.com/2015/03/28/18/977818589.jpg[/IMG] |
للموضوع تكملة ان شاء الله |

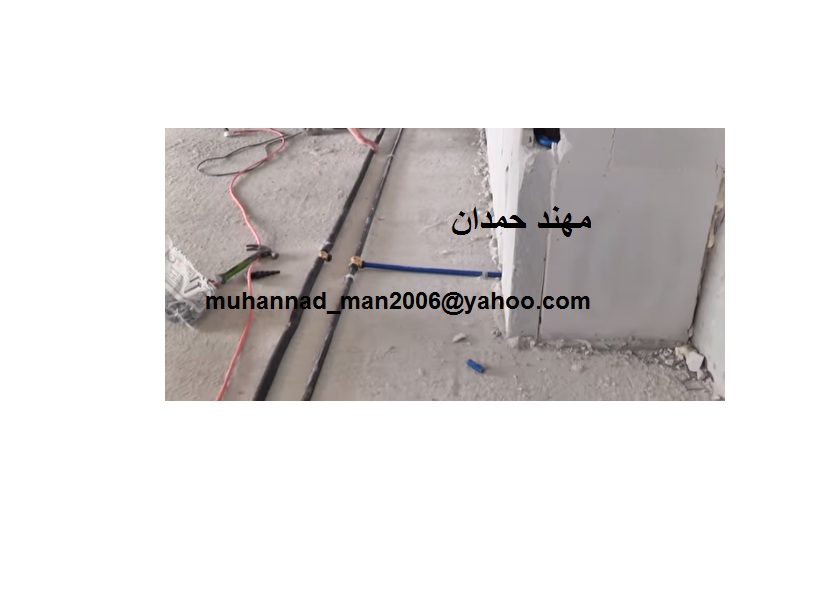

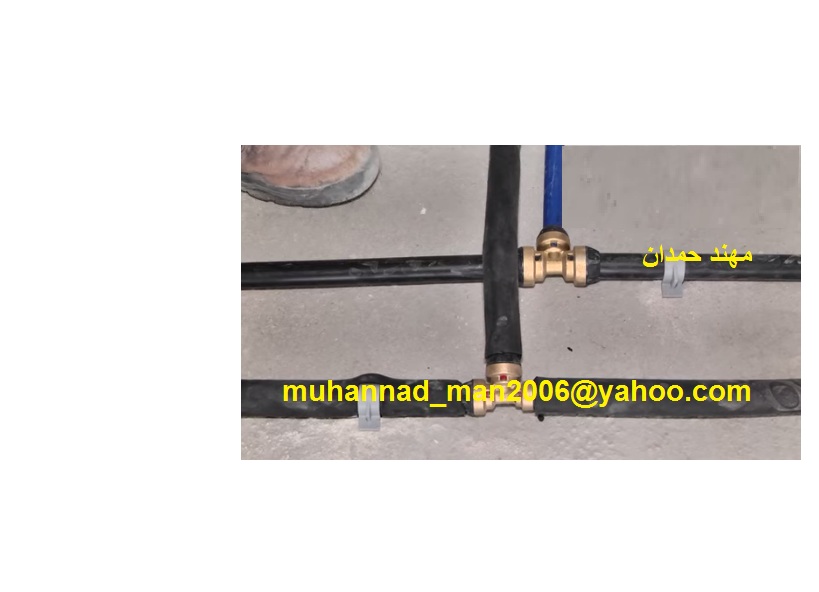

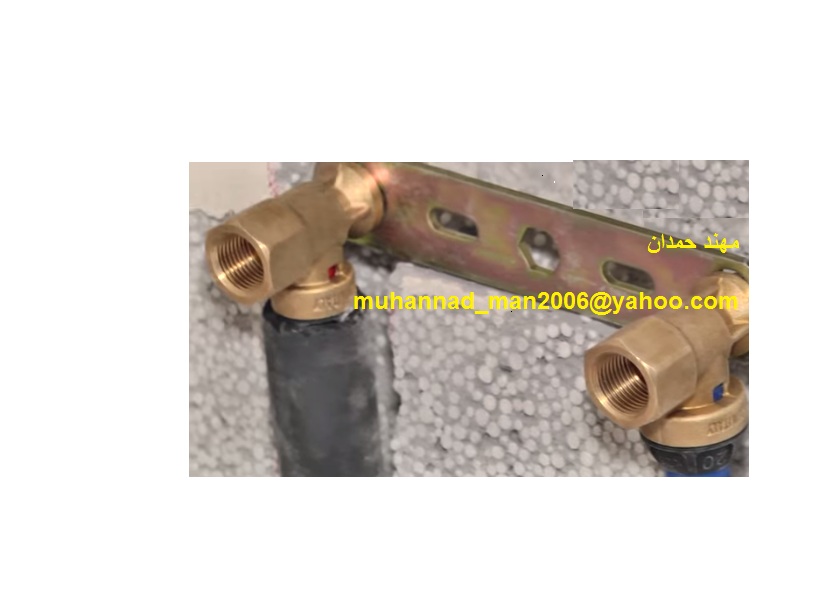

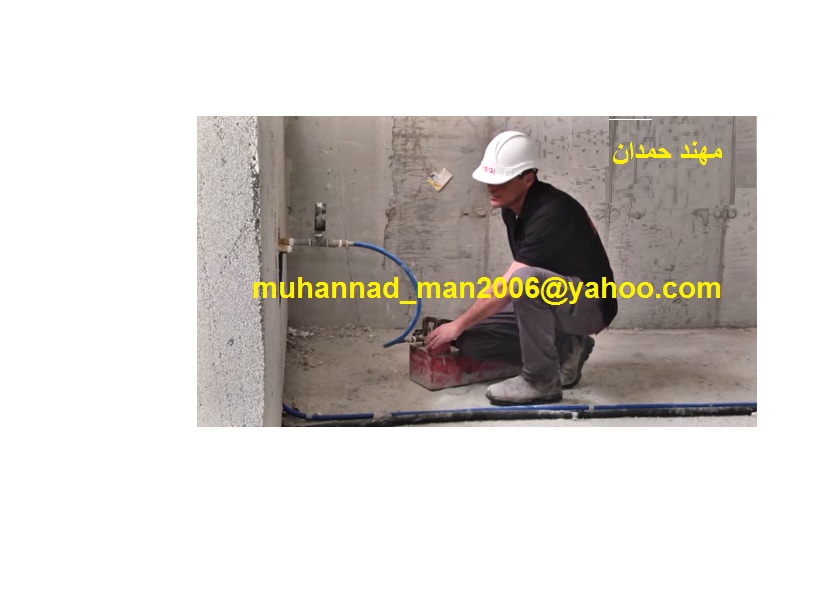

بسم الله نكمل الموضوع السباكة برابيش متعددة الطبقات النوع الثاني من المواد المستعملة للربط دون الحاجة لاستخدام أداة الكبس الخاصة كما في الصورة [IMG]http://www7.0zz0.com/2015/04/05/14/789339187.jpg[/IMG] [IMG]http://www7.0zz0.com/2015/04/05/14/687081805.jpg[/IMG] طريقة التركيب [IMG]http://www2.0zz0.com/2015/04/05/14/126595497.jpg[/IMG] [IMG]http://www2.0zz0.com/2015/04/05/14/732673022.png[/IMG] صور أكثر للتوضيح [IMG]http://www11.0zz0.com/2015/04/05/14/480544871.jpg[/IMG] [IMG]http://www11.0zz0.com/2015/04/05/14/129331244.jpg[/IMG] [IMG]http://www11.0zz0.com/2015/04/05/14/252133016.jpg[/IMG] يتم فحص الضغط و التأكد منه [IMG]http://www11.0zz0.com/2015/04/05/14/919005133.jpg[/IMG] اللَّهُمَّ انْفَعْنَا بِمَا عَلَّمْتَنَا , وَعَلِّمْنَا مَا يَنْفَعُنَا , وَزِدْنَا عِلْمًا إِلَى عِلْمِنَا |
|
مميزات استخدام الطريقة هي : 1- التقليل من استخدام الأكواع و المثلثات و الوصلات 2- لا يلتصق بها أي شوائب أو ترسبات من الداخل لإنعدام عامل الاحتكاك 3- لا تتأثر أو تتاكل بالاسمنت أو الجبس و خلافه 4- سرعة اصلاح الأخطاء و الأعطال دون تخريب و تكسير 5- يمكن ربطها مع مواسير البلاستيك و الحديد و النحاس من خلال وصلات معينة 6- تتحمل درجة حرارة عالية و ذلك بوجود نوع خاص منهاتحتوي لسباكة خط الماء الساخن 7- تحتوي على عازلين الاول مواسير الناقل للماء و الثاني الجراب الخاص خارج المواسير |
أول مرة اسمع بهذه المواصير :
المنتشر هو مواصير بي في سي التي تتركب بالغراء ..... وكذلك المواصير الحرارية ppr ..... لكن هذه ماشفت احد يستخدمها ....!! |
اقتباس:
صحيح هاي طريقة جديده أخي الكريم و أنا استخدمتها و طريقة تمديدها سهلة و سريعة و مضمونة العمل أي استفسار أنا حاضر |

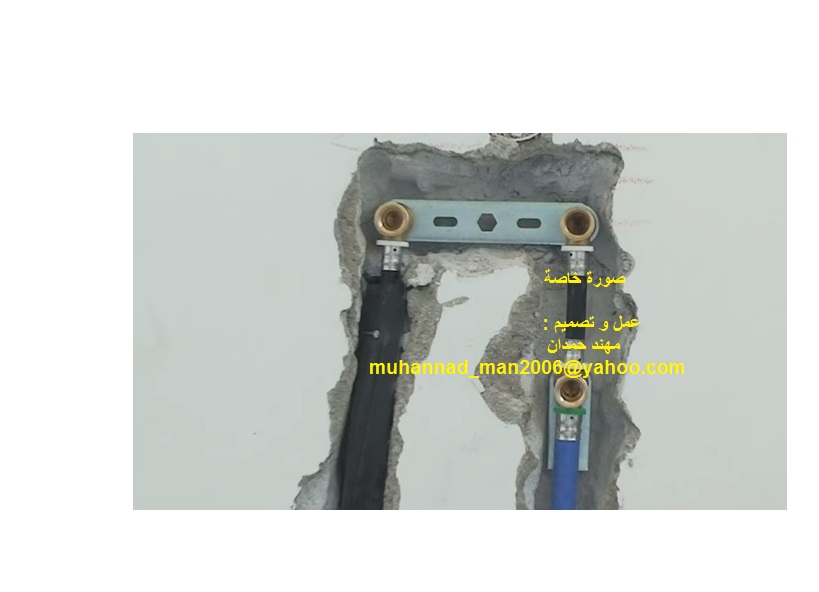

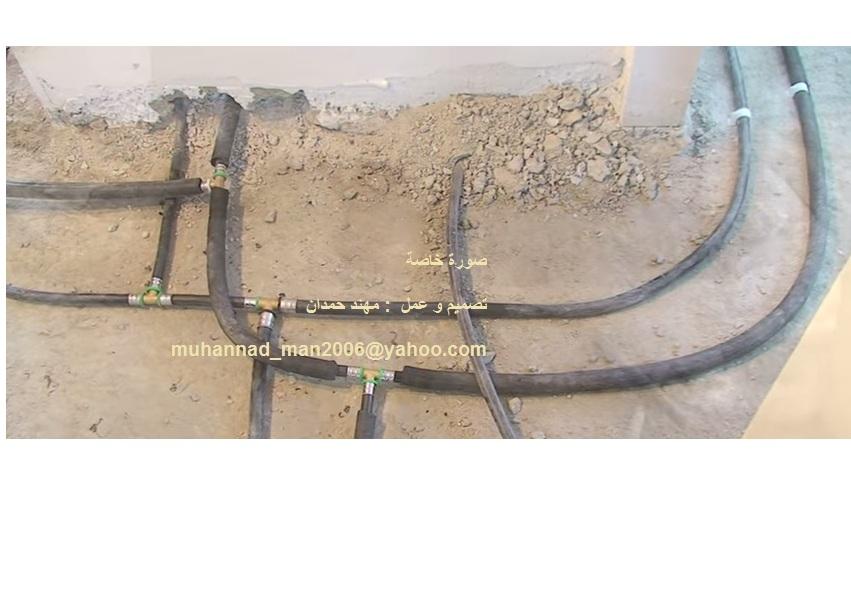

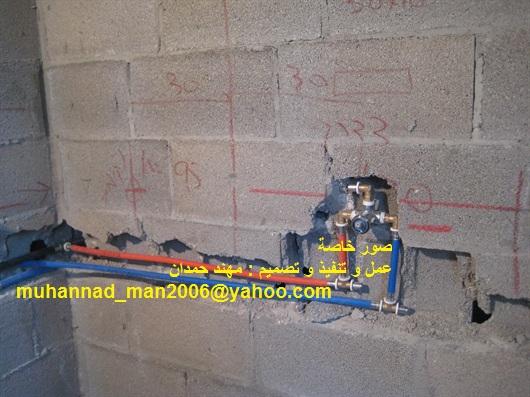

صور من أعمالي الشخصية تصميم و تنفيذ : مهند حمدان [IMG]http://www14.0zz0.com/2015/04/10/21/909923140.jpg[/IMG] [IMG]http://www14.0zz0.com/2015/04/10/21/590137058.jpg[/IMG] [IMG]http://www14.0zz0.com/2015/04/10/21/160579136.jpg[/IMG] [IMG]http://www10.0zz0.com/2015/04/10/21/933667389.jpg[/IMG] [IMG]http://www10.0zz0.com/2015/04/10/21/214995799.jpg[/IMG] [IMG]http://www10.0zz0.com/2015/04/10/21/388645373.jpg[/IMG] ان شاء الله قريبا صور لأعمال انابيب Pexgol |
ماشاء الله لفتت انتباهي هذي النوعية في موضوعك وودنا تفيدنا أكثر عنها :
مكان الصنع الضمان كلفة المود والتنفيذ وهل عملك الحالي الموثق بالصور هنا في السعودية ؟ شكرا لك |
