مخططي ارجو النقد

السلام عليكم ورحمة الله وبركاته

مرفق لكم مخططي بعد استشارة المهندسين الافاضل
اتمنى من الجميع ابداء الرأي وتقديم النقد البناء للمخطط
منطقة الدرج غير مقنعه بالنسبه لي وذلك لانعدام الشكل الجمالي له

http://www.almlf.com/get-9-2011-almlf_com_hlsm0aps.jpg

أهلين يسموني القمر،

المخطط كتوزيع معماري داخلي جيد، عملي و مكتمل المرافق، مساحاته جيدة، و لكن هناك نقاط ضعف معمارية!!

بكل تأكيد أحترم المصمم و لكن نقاط الضعف هذه تدل على عدم إحترافية المصمم، طبعا هذا من وجهة نظري بالمخطط.

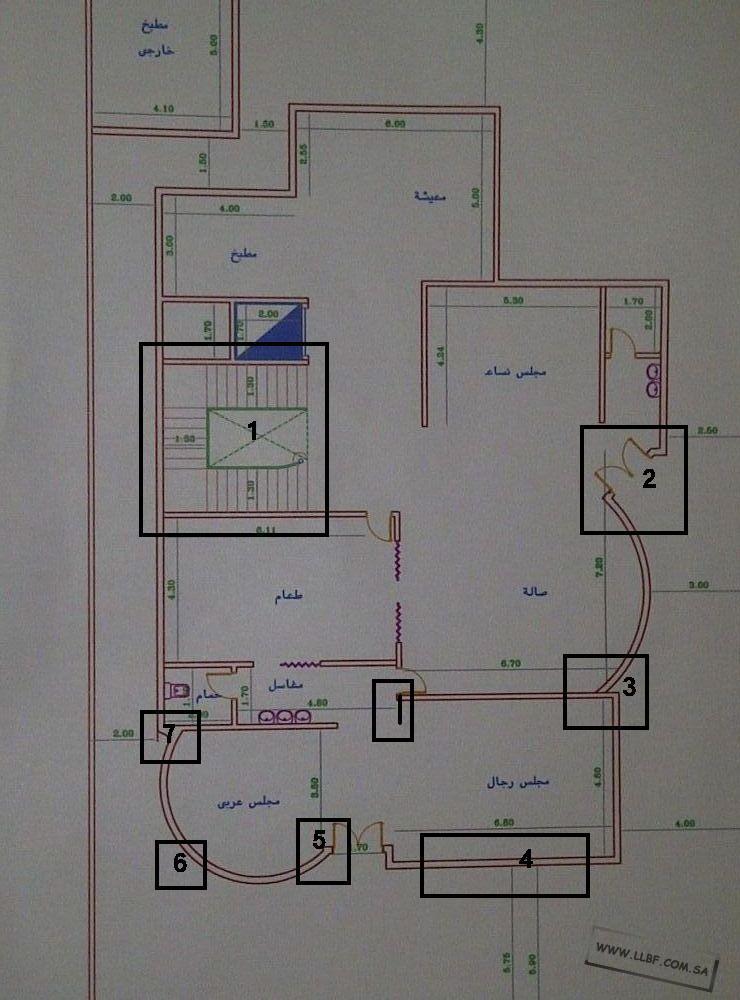

ملاحظاتي هي كالتالي: " مرقمة بالمخطط "

http://www.llbf.com.sa/uploads/uploa...3152509641.jpg

1- كما هو واضح بالرسم، الدرج معمول على أساس 28 درجه يعني كأن إرتفاع السقف بالفيلا 4.62م!! هل هذا صحيح؟ محتاج إجابة، و إذا كان إرتفاع السقف بواقع المخطط تقريبا 3.5م فأنتي تحتاجين 22 درجه فقط.

و بالنسبة لتصميم الدرج ممكن تعملينه بهذا الشكل أو غيرة، هذا مجرد توضيح لك.

http://www.llbf.com.sa/uploads/uploa...3152498301.jpg

2- مدخل النساء يحتاج إعادة نظر بتصميمه، لا يروق لي كمصمم أن يكون الباب مقابل باب دورة المياه!! وجهة نظر.

3- قفل هذه الزاوية بهذا الشكل يحتاج إعادة رسمها معماريا.

4- جدار صامت ليس له روح، و تصميمك السابق للجدار أفضل، مثل هذا الشكل بالمخطط الأول، سيعطيك منظور جميل للواجهة.

http://www.llbf.com.sa/uploads/uploa...3152502851.jpg

5- لابد يكون فيه أكتاف خارجية للمدخل، قد تحتاجين وحدات إنارة لها بالمستقبل أثناء تأسيس الكهرباء، و حلو يكون المدخل زواياه متجانسه معماريا.

6- هذه ليست نصف دائرة رسما طبعاً، بالواقع سيصعب تنفيذها على المقاول، لأنها بيضاوية الشكل، أحس أنها معموله بطريقة عشوائية!!

7- زاوية مثله صعب تنفيذها معماريا.

8- لابد من وجود جدار أو كتف ساتر عن دورة المياه و المغاسل.

أرجو قبول مروري، و أتمنى بذل مزيدا من الدراسة و التركيز حتى يصل إلى رضاك 100%.

تحياتي
دودي خالد

شكرا لك اخي الكريم، مقدرا لك جهودك
١- بالنسبه للدرج ٢٣ درجه عرض ٣٠ سم في ارتفاع ١٥ سم يكون ارتفاع السقف ٣.٥ م تقريبا. كيف قمت بحساب ٢٨ درجه.
٢- بالنسبه لتقويس المجلس .. هل تقصد تقويس الجدار بالكامل ام تقويس الشباك فقط.
٣- اما مدخل النساء.. لم اجد حل فهل لديك اقتراح او حل مناسب.
سيتم اخذ الملاحظات الاخري بعين الاعتبار ...

اقتباس:

المشاركة الأصلية كتبت بواسطة يسموني القمر (المشاركة 20162)

شكرا لك اخي الكريم، مقدرا لك جهودك
١- بالنسبه للدرج ٢٣ درجه عرض ٣٠ سم في ارتفاع ١٥ سم يكون ارتفاع السقف ٣.٥ م تقريبا. كيف قمت بحساب ٢٨ درجه.
عن طريق عدد الدرجات، أو بحساب أمتار السلم الطولية بدون البسطات مقسوم على 30سم.

٢- بالنسبه لتقويس المجلس .. هل تقصد تقويس الجدار بالكامل ام تقويس الشباك فقط.
تقويس الشباك بشرط تكون مساحته كبيرة ثلث طول الجدار.

٣- اما مدخل النساء.. لم اجد حل فهل لديك اقتراح او حل مناسب.
سيتم اخذ الملاحظات الاخري بعين الاعتبار
إذا كان المخطط متاح بملف "اوتوكاد" سأحاول لك بتعديل مدخل النساء للأفضل.

...

تحياتي
دودي خالد

دودي خالد
اشكرك اخي الكريم ولكن الملف غير متوفر بصيغة الاوتوكاد
