سؤال عن كيفية عمل القرميد البارز في سترة السطح
السلام عليكم ورحمة الله وبركاته
هذه أول مشاركة لي في هذا المنتدى املا أن اجد لديكم الجواب المناسب كنت قد عملت المخطط على اساس أن سترة السطح جدار عادي وتحته جسر مقلوب. والان قبل صب سقف الدور الاول قررت عمل الشكل الخارجي على شكر قرميد بارز (50 سم من نهاية المبنى) وجدار داخلي لعمل ميول القرميد وسؤالي هو: - ما هو وضع الجسر المقلوب في هذه الحالة : أين يكون وكم مقاسه ؟ - هل احتاج الى جسرين واحد عند الجدار الداخلي وواحد نهاية بروز القدميد ؟ - هل احتاج الى عزل ارضية السطح (مائي وحراري) في المنطقة التي تحت القرميد ؟ وهل يكون هناك بلاط تحت القرميد ؟ - كيف يتم تمديد مواسير تصريف السيول في هذه الحالة حيث أنها اصبحت في المنطقة التي تحت القرميد ؟ وكذلك مواسير الريحة للحمامات؟ - ماهي الابعاد المناسبة لهذا النوع من القرميد و كم يكون بعد الجدار الداخلي وافضل مقاس للبروز؟ وتقبلوا مني جزيل الشكر ووفقكم الله لكل خير |
اقتباس:
المشاركة الأصلية كتبت بواسطة drhatim http://www.llbf.com.sa/vb/images/buttons/viewpost.gif كنت قد عملت المخطط على اساس أن سترة السطح جدار عادي وتحته جسر مقلوب. والان قبل صب سقف الدور الاول قررت عمل الشكل الخارجي على شكر قرميد بارز (50 سم من نهاية المبنى) وجدار داخلي لعمل ميول القرميد وسؤالي هو: هلا بك أخي الكريم سعدنا بمشاركتك معنا في للبناء فنون بروز السقف من الجيد أن لا يقل عن 60 سم ولا حاجة لعمل جدار خرساني مائل لأجل تركيب القرميد عليه حيث يتم تركيب القرميد باستخدام هيكل معدني وهو الأفضل من الناحية المادية والعملية وعدم وضع أوزان من الكتل الخرسانية التي لا حاجة لها اقتباس: المشاركة الأصلية كتبت بواسطة drhatim http://www.llbf.com.sa/vb/images/buttons/viewpost.gif - ما هو وضع الجسر المقلوب في هذه الحالة : أين يكون وكم مقاسه ؟ - هل احتاج الى جسرين واحد عند الجدار الداخلي وواحد نهاية بروز القدميد ؟ الجسر المقلوب اقتباس:في هذه الحالة أنت تحتاج إلى عدد اثنان جسر مقلوب الأول سيكون الجسر المقلوب الأول أسفل جدار سترة السطح وهنا سيتم بناء جدار السترة قبل نهاية البروز بمسافة لا تقل عن 1.5م وذلك لأجل وضع القرميد بشكل مائل ويكون ارتفاع هذا الجسر 40سم الثاني يكون الجسر المقلوب الثاني في نهاية البروز وبارتفاع 25 إلى 30سم المشاركة الأصلية كتبت بواسطة drhatim http://www.llbf.com.sa/vb/images/buttons/viewpost.gif - هل احتاج الى عزل ارضية السطح (مائي وحراري) في المنطقة التي تحت القرميد ؟ وهل يكون هناك بلاط تحت القرميد ؟ بكل تأكيد،،، يجب عزل منطقة القرميد مائياً وهذا في غاية الأهمية بالإضافة إلى عزلها حرارياً مع عمل البلاط لهذه المنطقة المشاركة الأصلية كتبت بواسطة drhatim http://www.llbf.com.sa/vb/images/buttons/viewpost.gif - كيف يتم تمديد مواسير تصريف السيول في هذه الحالة حيث أنها اصبحت في المنطقة التي تحت القرميد ؟ وكذلك مواسير الريحة للحمامات؟ - ماهي الابعاد المناسبة لهذا النوع من القرميد و كم يكون بعد الجدار الداخلي وافضل مقاس للبروز؟ مواسير تصريف مياه الأمطار بالسطح حالياً موجودة في منطقة القرميد يقوم السباك بتركيب قسام على ماسورة التصريف لكي نقوم بعمل نقطتين للتصريف النقطة الأولى في مكان الماسورة الأساسي ليتم تصريف مياه الأمطار وخلافه من المياه إن وجدت في منطقة القرميد النقطة الثانية يتم عمل نقطة تصريف من القسام اللي تم تركيبه على الماسورة الأساسية للتصريف ويكون موقع هذه النقطة المستحدثة داخل السطح بمسافة لا تقل عن 50 سم عن جدار السترة يتم تمديد المواسير ضمن السقف مواسير التهوية لدورات المياه أيضاً يتم تحويلها داخل السقف إلى مكان جدار السترة المستحدثة لأجل القرميد ويتم توصيلها وستكون ضمن جدار السترة المسافة المناسبة البروز من الجيد أن لا يقل عن 60سم الجدار الداخلي "جدار سترة السطح" لا تقل المسافة بين نهاية البروز وجدار السترة عن 1.5 إلى 1.80م وهذا يجب أن يتناسب مع ارتفاع جدار السترة واللي عادة بحدود 1.9 إلى 2م أو حسب التصميم المقترح إن وجد متمنياً للجميع التوفيق |
جزاك الله خير اخوي ماجد على الترحييب وعلى الاجابة الوافية.
هناك من يترك مواسير الريحة في مكانها وتكون بارزة فقط 30 سم تحت القرميد . فهل هذا العمل مقبول ؟ وبالنسبة للجسر المقلوب في نهاية البروز اذا كان ارتفاعة 30 سم اضافة الى سماكة بلاطة السطح (32 سم) فهل هذا يعطي شكر جيد للبروز حيث يكون اجمالي سماكة البروز حوالي 62 سم ؟ واريد منك اقتراح لابعاد القرميد حيث أن المبنى عندي ليس به اي اقواس او بروزات وهو مستقيم واريد تجميله بالقرميد |
هل هذا التصميم مناسب كما فهمته منك .. علما أنني وضعت شكل مدرج اسفل بروز القرميد فهل يكون شكله مناسبا
http://arb-up.com/i/00000/rry4pld9b17k.jpg |

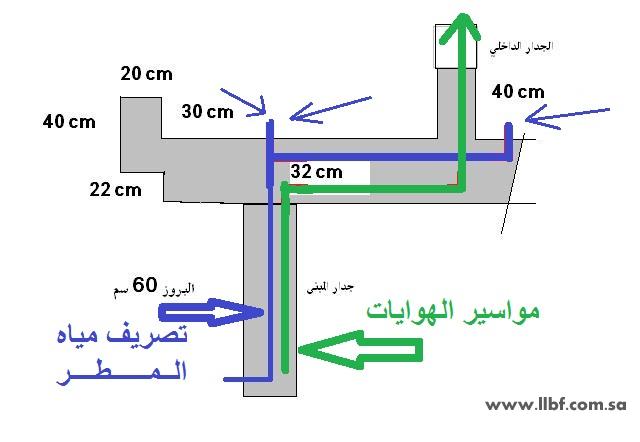

هلا بك تم التوضيح بموجب الرسم الموضح بالصورة http://www.llbf.com.sa/uploads/download.php?img=1654 مواسير مياه الأمطار باللون الأزرق بحيث تقوم بتصريف مياه الأمطار من السطح الرئيسي وكذلك من منطقة القرميد مواسير التهوية الخاصة بدورات المياه يتم تحويلها ضمن السقف بعد ذلك تستمر للأعلى ضمن جدار سترة السطح القرميد يجب أن يكون بشكل مائل ومتناسق باعتقادي أن وضع فراغ من نهاية البروز إلى بداية جدار السترة هذه المسافة تكون 1.5م تقريباً وارتفاع السترة بحدود 2 م فهذا يعطيك ميل بحدود 1.8م تقريباً أو نحو ذلك وهذا مقبول من وجهة نظري أيضاً مسألة جدار سترة السطح من الجيد التغيير فيه بحيث يكون مقسم إلى عدة أجزاء متساوية مثلاً كل 2 م تكون بارتفاع 2م وما يليها بطول 2 م يكون بارتفاع 1.5م فقط خلال مرحلة التشطيب يكون هناك فراغات في جدار سترة السطح أياً كان عرض هذه الفراغات فيتم كسوتها بحديد مشغول وخلافه أو أي تصميم آخر لسترة السطح مسألة سماكة البروز من الأمام 60سم فهذا مقبول ولك أن تشاهده على الطبيعة في معظم المباني المنفذة وتذكر أخي الكريم أنك تشاهد البروز والمسافة بينك وبينه تقدر بحوالي 10 إلى 11 م تقريباً متمنياً للجميع التوفيق |
